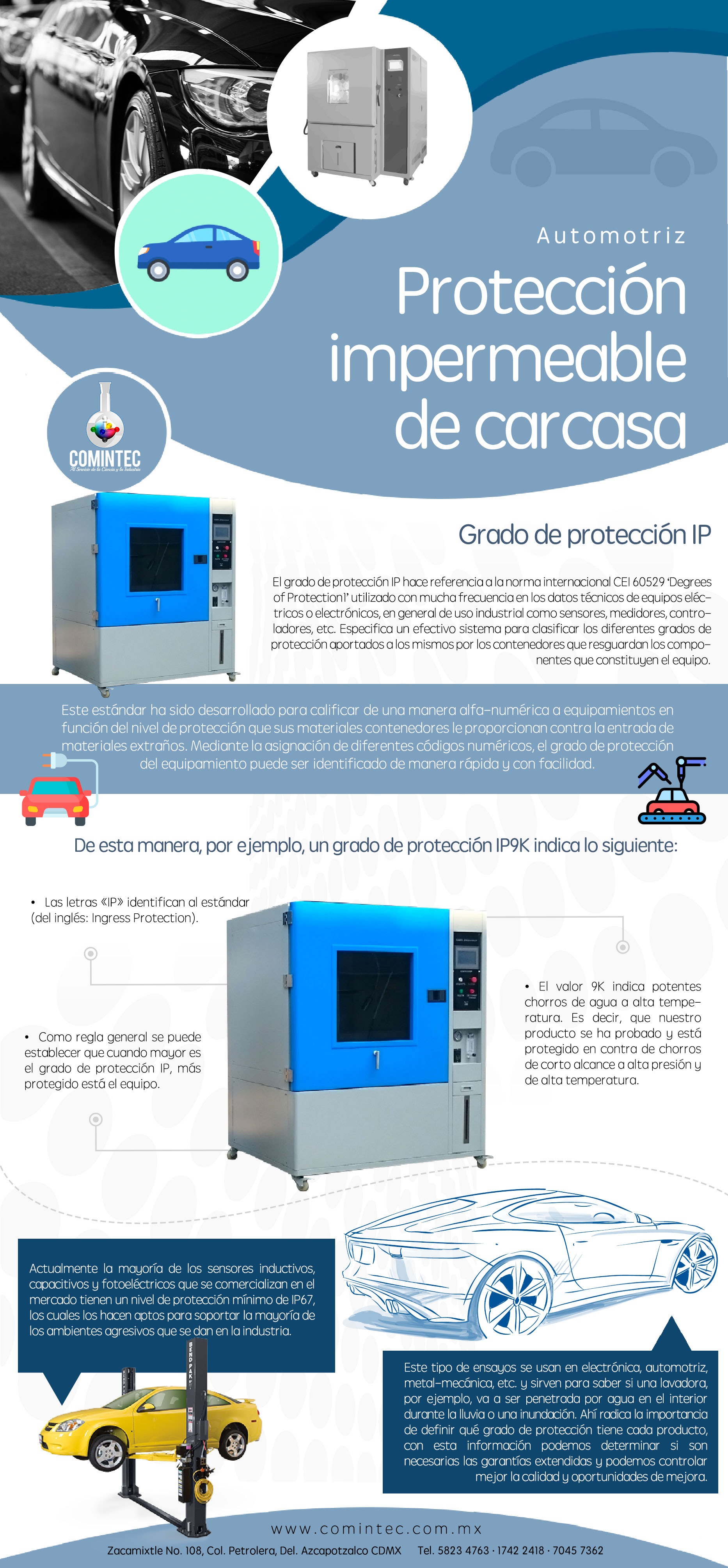

PROTECCIÓN IMPERMEABLE

IP
En donde IP significa International Protection El primer símbolo indicaría el nivel de protección contra el ingreso de objetos sólidos. El segundo símbolo indicaría el nivel de protección contra el ingreso de agua.

Primer dígito: La norma CEI 60529 establece para el primer dígito de que el equipo a ser certificado debe cumplir con alguna de las siguientes condiciones:
• Nivel 0 - Tamaño del objeto entrante: N/A – Efectivo contra: Sin protección
• Nivel 1 – Tamaño del objeto entrante: < 50 mm – Efectivo contra: El elemento que debe utilizarse para la prueba (esfera de 50 mm de diámetro) no debe llegar a entrar por completo.
• Nivel 2 – Tamaño del objeto entrante: < 12.5 mm – Efectivo contra: El elemento que debe utilizarse para la prueba (esfera de 12,5 mm de diámetro) no debe llegar a entrar por completo.

• Nivel 3 – Tamaño del objeto entrante: < 2.5 mm – Efectivo contra: El elemento que debe utilizarse para la prueba (esfera de 2,5 mm de diámetro) no debe entrar en lo más mínimo.
• Nivel 4 – Tamaño del objeto entrante: < 1 mm – Efectivo contra: El elemento que debe utilizarse para la prueba (esfera de 1 mm de diámetro) no debe entrar en lo más mínimo.
• Nivel 5 – Tamaño del objeto entrante: Protección contra polvo – Efectivo contra: La entrada de polvo no puede evitarse, pero el mismo no debe entrar en una cantidad tal que interfiera con el correcto funcionamiento del equipamiento.
• Nivel 6 – Tamaño del objeto entrante: Protección completa contra polvo – Efectivo contra: El polvo no entra bajo ninguna circunstancia.

Segundo dígito: La norma CEI 60529 establece para el segundo dígito que el equipo a ser certificado debe cumplir con alguna de las siguientes condiciones:
• Nivel 0 – Protección frente a: Sin protección – Método de prueba: Ninguno – Resultados: El agua entrará en el equipamiento en poco tiempo.
• Nivel 1 – Protección frente a: Goteo de agua – Método de prueba: Se coloca el equipamiento en su lugar de trabajo habitual – Resultados: No debe entrar el agua cuando se la deja caer, desde 200 mm de altura respecto del equipo, durante 10 minutos (a razón de 3-5 mm³ por minuto)
• Nivel 2 – Protección frente a: Goteo de agua – Método de prueba: Se coloca el equipamiento en su lugar de trabajo habitual – Resultados: No debe entrar el agua cuando se la deja caer, durante 10 minutos (a razón de 3-5 mm³ por minuto). Dicha prueba se realizará cuatro veces a razón de una por cada giro de 15° tanto en sentido vertical como horizontal, partiendo cada vez de la posición normal de trabajo.
• Nivel 3 – Protección frente a: Agua nebulizada (spray) – Método de prueba: Se coloca el equipamiento en su lugar de trabajo habitual – Resultados: No debe entrar el agua nebulizada en un ángulo de hasta 60° a derecha e izquierda de la vertical a un promedio de 11 litros por minuto y a una presión de 80-100 kN/m² durante un tiempo que no sea menor a 5 minutos.

• Nivel 4 – Protección frente a: Chorros de agua – Método de prueba: Se coloca el equipamiento en su lugar de trabajo habitual – Resultados: No debe entrar el agua arrojada desde cualquier ángulo a un promedio de 10 litros por minuto y a una presión de 80-100 kN/m² durante un tiempo que no sea menor a 5 minutos.
• Nivel 5 – Protección frente a: Chorros de agua – Método de prueba: Se coloca el equipamiento en su lugar de trabajo habitual – Resultados: No debe entrar el agua arrojada a chorro (desde cualquier ángulo) por medio de una boquilla de 6,3 mm de diámetro, a un promedio de 12,5 litros por minuto y a una presión de 30 kN/m² durante un tiempo que no sea menor a 3 minutos y a una distancia no menor de 3 metros.

• Nivel 6 – Protección frente a: Chorros muy potentes de agua – Método de prueba: Se coloca el equipamiento en su lugar de trabajo habitual – Resultados: No debe entrar el agua arrojada a chorros (desde cualquier ángulo) por medio de una boquilla de 12,5 mm de diámetro, a un promedio de 100 litros por minuto y a una presión de 100 kN/m² durante no menos de 3 minutos y a una distancia que no sea menor de 3 metros.
• Nivel 7 – Protección frente a: Inmersión completa en agua – Método de prueba: El objeto debe soportar sin filtración alguna la inmersión completa a 1 metro durante 30 minutos – Resultados: No debe entrar agua.
• Nivel 8 – Protección frente a: Inmersión completa y continua en agua – Método de prueba: El equipamiento eléctrico / electrónico debe soportar (sin filtración alguna) la inmersión completa y continua a la profundidad y durante el tiempo que especifique el fabricante del producto con el acuerdo del cliente, pero siempre que resulten condiciones más severas que las especificadas para el valor 7 – Resultados: No debe entrar agua.
• Nivel 9K - Potentes chorros de agua a alta temperatura – Método de prueba: Protegido en contra de chorros de corto alcance a alta presión y de alta temperatura – Duración del Test: Volumen de agua: 14–16 litros por minuto / Presión: [8000–10000 kPa / 80–100 Bar] distancia de 0.1–0.15 m / Temperatura del agua: 80 °C.
